Внедрение BIM-технологий (Building Information Modeling) в проектирование систем вентиляции кардинально изменило подходы к созданию и эксплуатации климатических систем. Особое внимание при этом уделяется корректному моделированию вентиляционных решеток, которые являются ключевыми элементами распределения воздушных потоков в помещениях.
Роль вентиляционных решеток в BIM-проектах
Вентиляционные решетки в информационной модели здания представляют собой не просто графические элементы, а полноценные объекты с комплексом технических характеристик:
Основные параметры решеток в BIM-модели:
- Аэродинамические характеристики — коэффициенты местных сопротивлений (ζ)
- Геометрические размеры — габариты, эффективная площадь сечения
- Акустические свойства — собственные шумовые характеристики
- Конструктивные особенности — материал изготовления, тип крепления
- Эксплуатационные параметры — диапазон рабочих скоростей воздуха
Технические требования к BIM-объектам решеток
При создании информационных моделей вентиляционных решеток необходимо учитывать требования ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования».
Обязательные атрибуты BIM-объекта:
- Типоразмер — согласно ГОСТ 12.4.021-75
- Расход воздуха — номинальный и максимальный (м³/ч)
- Потери давления — при различных скоростях воздуха (Па)
- Материал — алюминий, сталь, пластик с указанием класса
- Способ монтажа — в воздуховод, в строительную конструкцию
Классификация решеток для BIM-библиотек
По функциональному назначению:
Приточные решетки:
- Регулируемые с поворотными жалюзи
- Нерегулируемые с неподвижными жалюзи
- Инерционные (защита от дождя)
Вытяжные решетки:
- Стандартные с горизонтальными жалюзи
- Специализированные для дымоудаления
- Решетки с демпферами
Переточные решетки:
- Дверные и стеновые
- Противопожарные модификации
Аэродинамические расчеты в BIM-среде
Современные BIM-платформы позволяют автоматизировать аэродинамические расчеты с учетом характеристик решеток. Ключевые параметры для расчетов:
Коэффициент местного сопротивления:
ζ = ΔP / (ρ × v² / 2)
где:
- ΔP — потери давления на решетке (Па)
- ρ — плотность воздуха (кг/м³)
- v — скорость воздуха в живом сечении (м/с)
Эффективная площадь сечения:
F_эф = F_общ × К_св
где:
- F_общ — полная площадь решетки (м²)
- К_св — коэффициент свободной площади
Особенности моделирования противопожарных решеток
При проектировании систем противодымной вентиляции особое внимание уделяется решеткам дымоудаления. В BIM-модели такие элементы должны содержать дополнительные атрибуты:
- Класс огнестойкости — согласно ТР ЕАЭС 043/2017
- Температурный режим — рабочая температура при пожаре
- Время огнестойкости — EI 60, EI 90, EI 120
- Тип привода — ручной, электрический, дымовой
Для систем дымоудаления промышленных объектов часто применяются специализированные решетки типа РКДВ (решетки канальные дымоудаляющие вытяжные), которые обеспечивают надежную работу при высоких температурах. Российские производители, такие как ООО «Виктория», выпускают линейку решеток РКДВ, РКДК и РКДС с полным комплектом сертификационных документов и техническими характеристиками, адаптированными для отечественных условий эксплуатации.
Интеграция с системами автоматизации
BIM-модели вентиляционных решеток должны учитывать возможность интеграции с системами диспетчеризации:

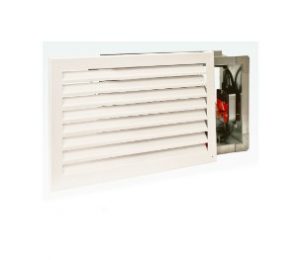

Управляемые решетки:
- Электрические приводы — с возможностью дистанционного управления
- Датчики положения — контроль степени открытия жалюзи
- Интерфейсы связи — Modbus, BACnet для интеграции в BMS
Параметры для автоматизации:
- Время полного открытия/закрытия
- Потребляемая мощность привода
- Степень защиты электрооборудования (IP)
- Диапазон рабочих температур
Акустическое моделирование решеток
Шумовые характеристики вентиляционных решеток критически важны для комфорта в помещениях:
Источники шума:
- Аэродинамический шум — турбулентность потока на жалюзи
- Вибрационный шум — передача колебаний от воздуховода
- Резонансные явления — при определенных частотах
Нормируемые параметры:
- Уровень звукового давления в октавных полосах (дБ)
- Корректированный уровень звуковой мощности дБА
- Коэффициенты шумообразования для различных скоростей
Стандартизация BIM-объектов решеток
Для унификации проектирования необходимо создание стандартизированных BIM-библиотек:
Требования к библиотечным элементам:
- Геометрическая точность — соответствие реальным габаритам
- Параметризация — возможность изменения размеров
- Техническая документация — встроенные спецификации
- Визуализация — детализированная 3D-модель
Форматы обмена данными:
- IFC (Industry Foundation Classes) — основной формат BIM
- gbXML — для энергетических расчетов
- DWG/DXF — для 2D-документации
Практические рекомендации по моделированию
При создании BIM-моделей вентиляционных решеток следует:
- Использовать актуальные технические характеристики производителей
- Учитывать монтажные особенности — зазоры, крепежные элементы
- Предусматривать обслуживание — доступ для чистки и регулировки
- Контролировать соответствие нормам — СП 60.13330.2020, СП 7.13130.2013
Перспективы развития BIM для решеток
Развитие технологий информационного моделирования открывает новые возможности:
Цифровые двойники:
- Мониторинг состояния в реальном времени
- Прогнозирование необходимости обслуживания
- Оптимизация режимов работы
Искусственный интеллект:
- Автоматический подбор оптимальных решеток
- Анализ эффективности вентиляционных систем
- Предиктивная аналитика отказов
Заключение
BIM-технологии кардинально меняют подходы к проектированию вентиляционных систем, делая процесс более точным и эффективным. Корректное моделирование вентиляционных решеток требует глубокого понимания их технических характеристик и особенностей применения. Для успешной реализации BIM-проектов необходимо использовать качественные компоненты с подтвержденными характеристиками. ООО «Виктория» с 15-летним опытом производства предлагает полную линейку вентиляционных решеток bim — от стандартных приточно-вытяжных до специализированных противопожарных модификаций. Вся продукция сертифицирована по ГОСТ Р ИСО 9001-2015 и поставляется с полным комплектом технической документации для корректной интеграции в BIM-модели проектов.
